Kreissäge für den Modellbau

Wenn man etwas Feines bauen will, dann muss man Werkzeuge als Hilfsmittel einsetzen. Eine kleine Kreissäge, z.B. die kleine ---xx--, kostet so um die 110€, eventuell noch Versandgebühren. Will man das grobe Sägeblatt der Erstausstattung nicht, z.B. für Kunststoffe oder für Messing, dann kommen von Anbeginn gleich noch 10€ dazu.

		Meine kleine Kreissäge kostete ca. 10€. Sie wollen wissen, wie das geht? Schauen Sie weiter.

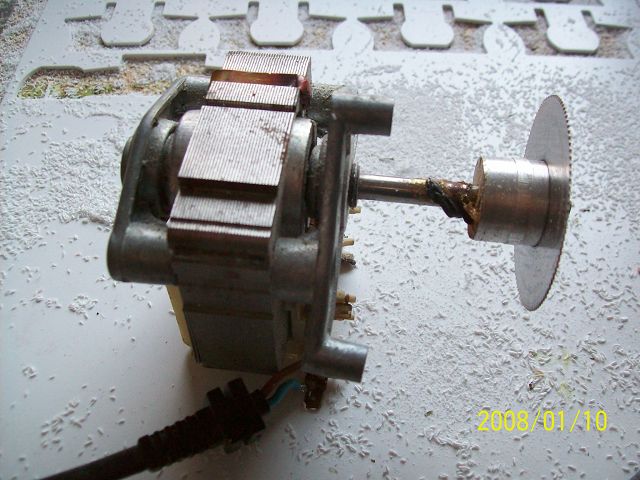

		Das war der Ventilatormotor meines Heißluftbackofens. Der ist nun aber leider kaputt. Aber nicht, dass Sie denken, dass ich ihn nur geschlachtet hätte, um an den Ventilator heranzukommen. Ging eben kaputt, nach all den Jahren. Am nächsten Tag stand der gleiche Backofen, wohl der des Nachbarn, auch als Sperrmüll auf der Straße. Der ist dann auch ohne Ventilator abgeholt worden. Solche Motore mit langen Wellen finden sich aber auch in Tisch- und Standventilatoren wieder. Diese stehen regelmäßig und oft am Straßenrand. Woher das Kabel stammt, das verrate ich nicht. Die Nabe für das Sägeblatt ist das einzige schwierige Teil. Das stammt aus meiner Minidrehe. Vielleicht haben Sie eine Dreherei in ihrer Nähe. Oder sie haben selbst eine, oder die Nachbarin. Manche machen das so nebenbei für ein paar Euro. Dieses Teil könnte genauso gut aus Kunststoff sein. Das grün verpackte Sägeblatt stamm aus dem Baumarkt, ca. 8€kleine, Durchmesser 50mm. Die Nabe wurde mit Zweikomponenten-Kleber auf die Welle geklebt.

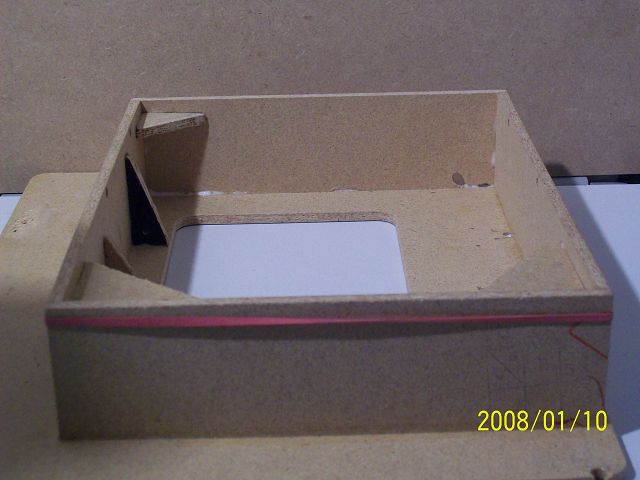

		Als nächstes habe ich ein kleines Gehäuse aus MDF-Platten gebaut. MDF = mitteldichte Faserplatte. Den Zuschnitt bekommt man für ca. 2€ auch bei einem Baumarkt in Ihrer Nähe. Bei mir entstand der Zuschnitt der Gehäuseteile auf der Fräse. Die Holzplatten standen direkt neben Herd Nr.2. Dort stehen sie nicht mehr, wie man sich denken kann.

		Eine Bohrmaschine hat wohl jeder, der Modellbau betreibt. Das ist das Henne-Ei Dilemma. Mit irgend etwas muss man beginnen. Zwei Löcher an geeigneter Stelle zu bohren, sinnvollerweise vorher, sollte ein überwindbares Problem sein.

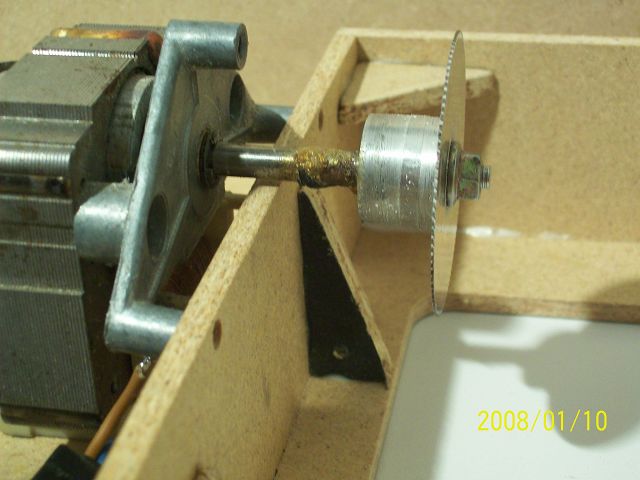

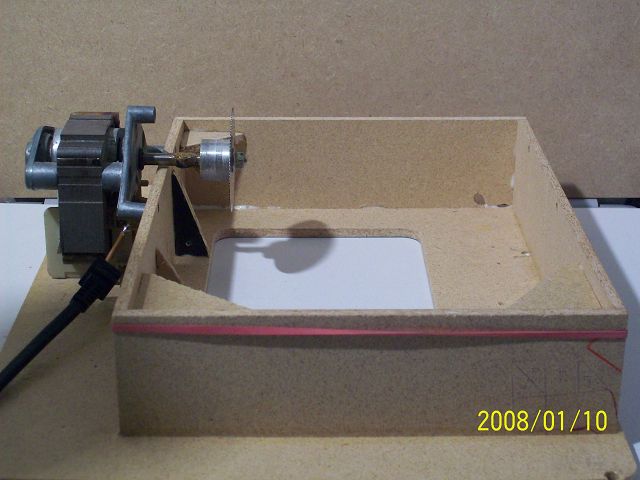

		So sieht die ganze Mimik dann aus der Nähe aus. Die beiden Schrauben zum Befestigen des Motors sind noch nicht eingeschraubt. Wichtig sind die horizontalen Diagonalversteifungen, die gleichzeitig als Auflager für den Sägetisch dienen.

		Danach habe ich den Sägetisch gefertigt. Die Nuten sind für eine Parallelführung eines Schlittens gedacht. Ich höre Sie sagen, ja, der hat ja eine teure Fräse. Der hat gut reden. Stimmt. Aber die kleine Holzplatte könnte auch ein Baumarktzuschnitt ohne Nuten sein. Darüber legt man dann einen Holzstreifen, etwas breiter als die Platte, links und rechts klebt man unten seitlich je eine Führungsleiste an. Fertig ist der Parallelschlitten. Wer unbedingt Nuten in der Platte haben will, sehr praktisch, aber keine Fräse hat, der könnte natürlich auch mich fragen, ob ich nicht ...

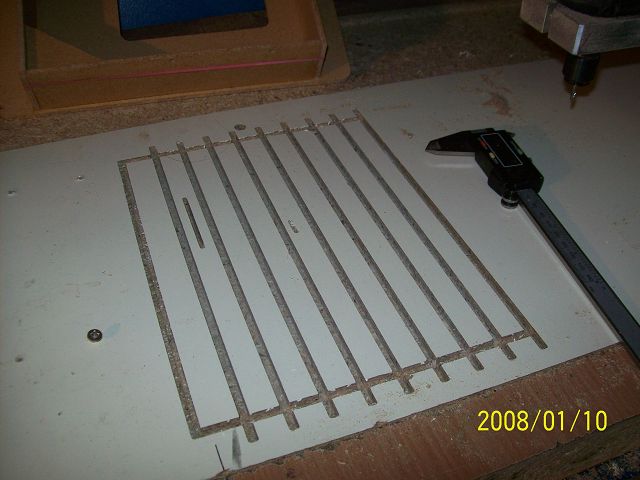

		Der Nutentisch ist "ausgesägt". Eigentlich sollte er ringsum 5mm überstehen. Aber einer Farbe der Zeichnung war eine falsche Frästiefe zugeordnet. Wäre der Tisch an der richtigen Stelle "durchgesägt", wäre ich jetzt fertig. Die Linie zum Ausfräsen wurde nicht tief genug gefräst, das Maß der Nuten wurde übernommen. (Ich bin gerade dabei, einen Schuldigen zu ermitteln.) Wie kann man sich bei einer solchen Panne behelfen?

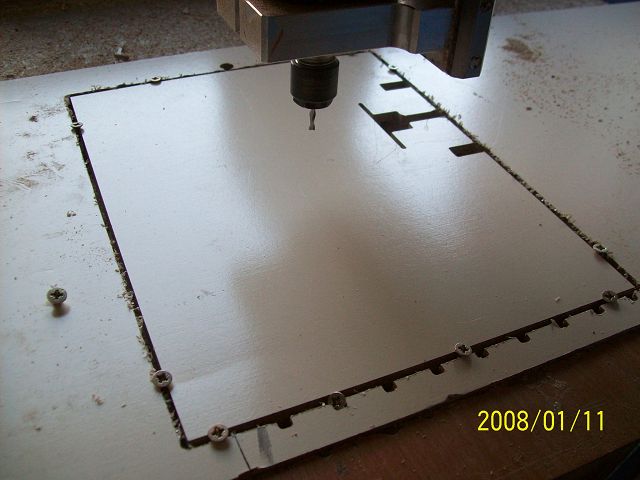

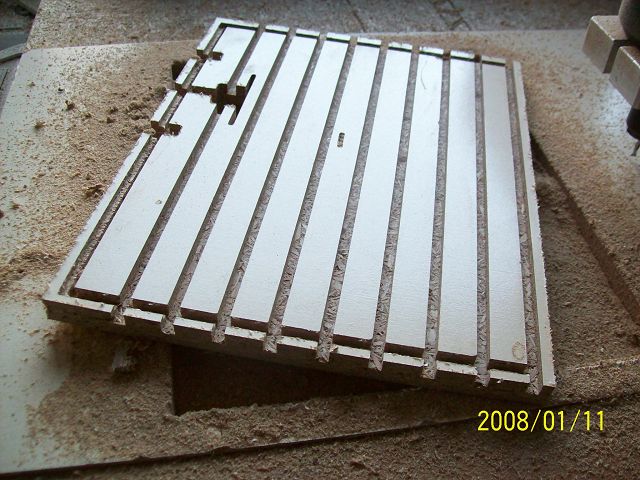

		Platte herumgedreht, in ihrem eigenen Ausschnitt zentriert, Zentrum angefahren, und von unten erneut ausgeschnitten.

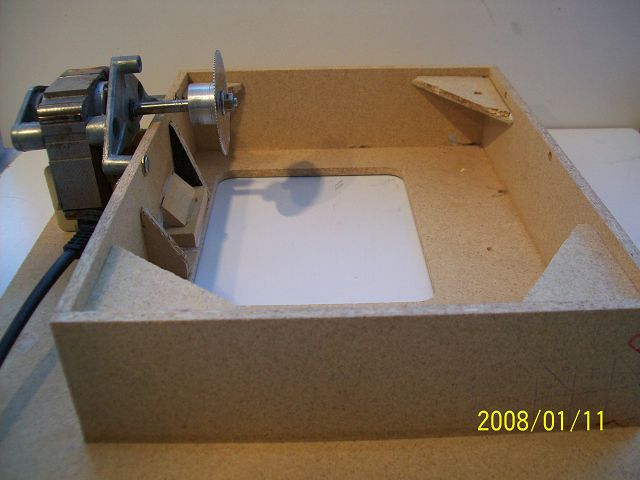

		Diagonalversteifungen in das Gehäuse eingeklebt, alle mittels einer untergelegten Leiste als Lehre in geeigneter Höhe und in der gleichen Höhe. Die Schauben halten hier schon den Motor.

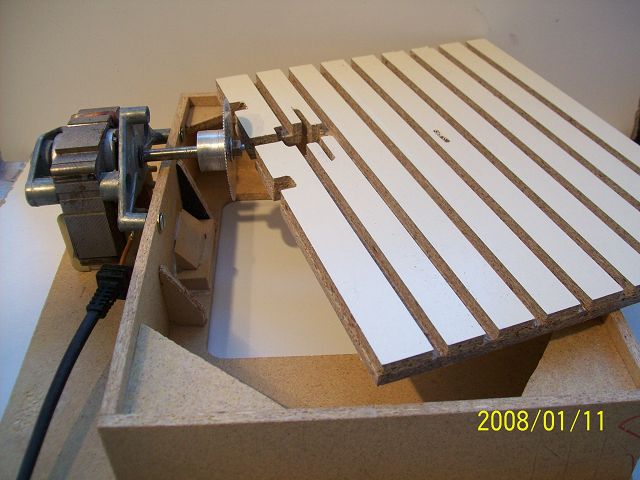

		Spannung: Einlegen des Sägetisches der kleinen Kreissäge.

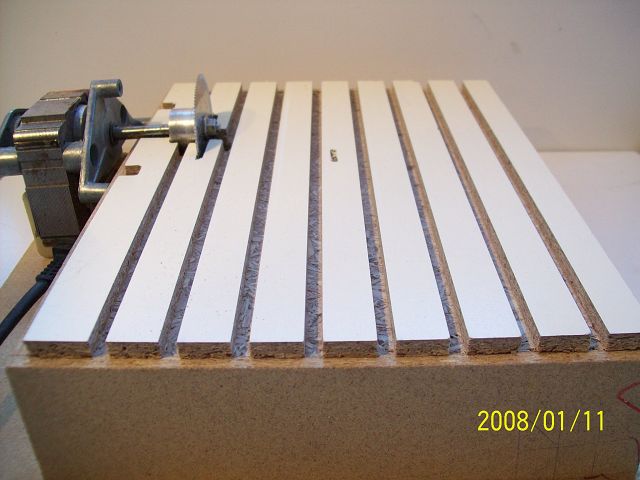

		Fertig. Passt, sitzt und wackelt nicht. Durch die Panne gefällt mir die Säge jetzt besser als geplant. Manchmal gehört auch ein Quäntchen Glück dazu. Also Nutentisch mit einem t, dafür ohne Überstand und auch keine Folgekosten! Die Nuten haben eine Breite minimal größer 5mm. 5mm Polystyrolstreifen (oder Holzleisten) können nun die Führung eines Schlittens übernehmen. Bauzeit: Vormittags angefangen. Am Nachmittag der erste Sägeschnitt. Diese einsetzbare Nutenplatte sitzt tief. Für senkrechtes Schneiden an kleinen Wellen etc. Damit man eine fast senkrechte Schnittkante hat. Dann gibt es noch eine Nutenplatte die höher gelagert ist. Bei der ist dann die Schnittebene ist so hoch, dass man ein zu sägendes Brettchen durchschieben kann. Was sagen Sie gerade? Der nächste Ventilator sei für Sie? Gehen Sie doch mal rüber zur Nachbarin, vielleicht hat die einen ... Aber konzentrieren Sie sich auf den Ventilator. Sonst gibt das nichts mit der Säge.
